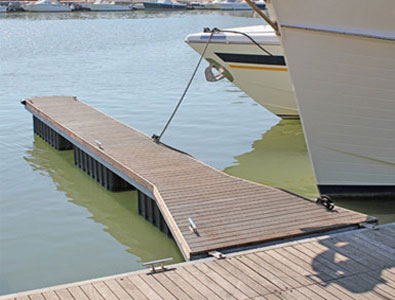

I finger sono disponibili in diverse configurazioni e con lunghezze fino a 12m.
CARATTERISTICHE COSTRUTTIVE
Struttura in acciaio zincato a caldo sp.120 micron secondo la normativa UNI EN ISO 1461.
Galleggianti in polietilene rotazionale con colorazione a scelta, spessore 5/6mm con blocco di polistirene, densità 15kg/mc all'interno.
Pianale in doghe di legno duro esotico con superficie antiskid.
Elementi di connessione realizzati con blocchi in neoprene o cerniere.
Anelli di ormeggio in acciaio inox.
Parabordi in legno o gomma.
Bitte di ormeggio in acciaio inox.
Il pontile può essere predisposto per l'installazione degli impianti nella zona centrale tra i due galleggianti, nel caso che gli spazi laterali non siano sufficienti. Questa soluzione consente il posizionamento delle tubazioni degli impianti di acqua potabile, antincendio e recupero acque nere senza limitazione di spazio.

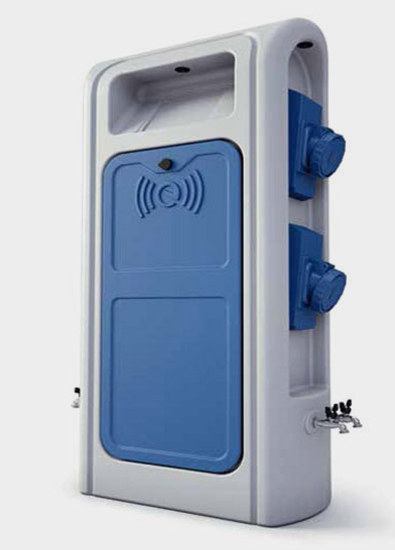

La colonnina servizi nautici "Marina Point" è una macchina compatta e versatile ideata per l'impiego come punto di distribuzione di energia elettrica, acqua e altro in porti turistici.
L'erogatore "Marina Point" è studiato affinché l'utente possa accedervi da solo, semplicemente, in sicurezza ed in qualsiasi ora del giorno.

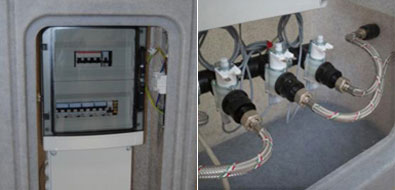

La struttura esterna in Polietilene LLDPE realizzata in monoblocco con stampaggio rotazionale garantisce una elevata resistenza agli urti, alla radiazione solare, agli agenti chimici ed alla salsedine. Lo stesso involucro esterno può essere realizzato in un'ampia gamma di colori. Internamente è presente un setto divisorio in PE a tenuta per la separazione delle componenti idrauliche da quelle elettriche.
DATI TECNICI
Erogatore: progettato, costruito e certificato secondo la norma EN60439-1.
Materiale involucro: polietilene LLDPE, anti UV colorato in massa.
Dimensioni: 300 x 300 x 1100 (h) mm.
Grado di protezione: IP65.
Accesso interno: tramite portello anteriore, dimensioni 285 x 695 (h) mm.
Temperatura di esercizio: -30 - +70 °C.
Fissaggio: tramite 4 fischer 8mm.
Morsettiere per giunzione in linea: connessione tramite morsettiere entra/esci 5 poli per conduttori R S T N PE.
Morsettiere installabili: giunzione a perno filettato da 6 a 12mm per capicorda da 50 a 185mm.
Prese disponibili: 250 VCA 2P+T (ore 6) 16A/32A - 380 VCA 3P+N+T (ore 6) 16A/32A.
Grado di protezione delle prese: IP67.
Protezione utenze: magnetotermici differenziali ld = 30 mA 16/32/63 con potere di interruzione 4,5 KA o superiore.

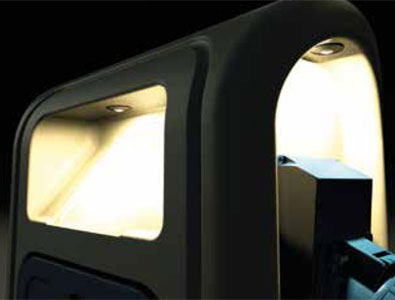

Illuminazione: barra LED verticale ad alta efficienza.
Protezione: tramite fusibile o MTD 2A.
DISTRIBUZIONE ACQUA
Connessione rete idrica: tramite attacco ½" femmina.
Connessione idrica utenze: rubinetti a sfera ½".
SISTEMI DI CONTABILIZZAZIONE EROGAZIONE ACQUA E CORRENTE ELETTRICA
Non presenti.

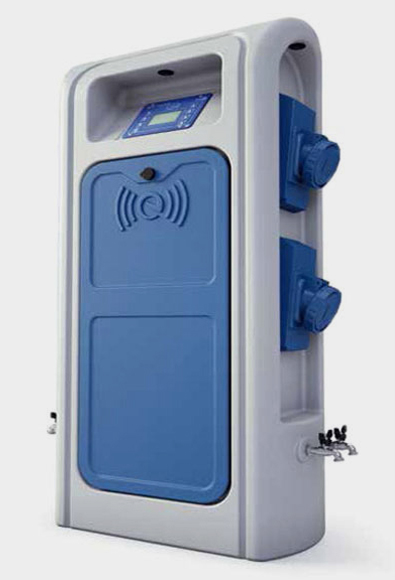

La colonnina servizi nautici "Marina Point RP TWO PLUS" è una macchina compatta e versatile ideata per l'impiego come punto di distribuzione di energia elettrica, acqua, avvisi, informazioni e altro in porti turistici.
L'erogatore "Marina Point" è studiato affinché l'utente possa accedervi da solo, semplicemente, in sicurezza ed in qualsiasi ora del giorno.
L'abilitazione delle utenze e l'assegnazione dei relativi costi agli utenti avviene per mezzo di un lettore di chiave elettronica e transponder.
La logica di gestione può avvenire sia con addebito successivo che con addebito a scalare. Nel primo caso l'utente è dotato di un'apposita chiave nella quale viene memorizzato un suo codice personale che, quando viene letto dalla cartellina, permette di selezionare quale utenza utilizzare e da quel momento conta i consumi e li associa al codice letto.
Nel secondo caso l'utente carica la chiave con un importo variabile e abilita le utenze trasferendo tale credito nella centralina.
La struttura esterna in Polietilene LLDPE realizzata in monoblocco con stampaggio rotazionale garantisce una elevata resistenza agli urti, alla radiazione solare, agli agenti chimici ed alla salsedine. Lo stesso involucro esterno può essere realizzato in un'ampia gamma di colori. Internamente è presente un setto divisorio in PE a tenuta per la separazione delle componenti idrauliche da quelle elettriche.
DATI TECNICI
Erogatore: progettato, costruito e certificato secondo la norma EN60439-1.
Materiale involucro: polietilene LLDPE, anti UV colorato in massa.
Dimensioni: 300 x 300 x 1100 (h) mm.
Grado di protezione: IP65.
Accesso interno: tramite portello anteriore con chiave, dimensioni 320 x 740 (h) mm.
Temperatura di esercizio: -30 - +70 °C.
Fissaggio: tramite 4 fischer 10mm.
Morsettiere per giunzione in linea: connessione tramite morsettiere entra/esci 5 poli per conduttori R S T N PE.
Morsettiere installabili: giunzione a perno filettato da 6 a 12 mm per capicorda da 50 a 185 mm.
Prese disponibili: 250 VCA 2P+T (ore 6) 16A/32A - 380 VCA 3P+N+T (ore 6).
Grado di protezione delle prese: IP67.
Protezione utenze: magnetotermici differenziali ld = 30 mA 16/32/63 con potere di interruzione 4,5 KA o superiore.

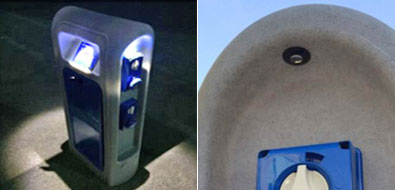

Illuminazione: LED ad alta efficienza.
Protezione: tramite fusibile o MTD 2A.
DISTRIBUZIONE ACQUA
Connessione rete idrica: tramite attacco ½" femmina.
Connessione idrica utenze: rubinetti a sfera ½".
SISTEMI DI CONTABILIZZAZIONE
Contatore energia: progressivo con visualizzazione dei kWh consumati.
Contatore acqua: contalitri con visualizzazione dei consumi di ogni utenza.

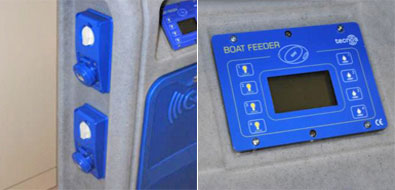

Sistema prepagato: basato su chiavi elettroniche (transponder) con contabilizzazione dei consumi di energia elettrica e acqua.
Contabilizzazione remota: connessione (via cavo o WiFi) con computer remoto per gestione erogatori, allarmi, storici consumi. Possibilità di ricarica credito via Internet.
La colonnina antincendio è un funzionale box di alloggio e protezione. Il vetro frangibile frontale permette, in caso di incendio, di aprire lo sportello e utilizzare la lancia.
La struttura esterna in polietilene LLDPE realizzata in monoblocco con stampaggio rotazionale garantisce una elevata resistenza agli urti, alla radiazione solare, agli agenti chimici e alla salsedine. Lo stesso involucro esterno può essere realizzato in un'ampia gamma di colori (rosso, blu, grigio, giallo, verde, ecc.).
DATI TECNICI
Materiale scocca: polietilene LLDPE, anti UV colorato in massa, rosso standard, su richiesta altri colori.
Dimensioni: 600x350x1200 (h) mm.
Accesso interno: tramite portello anteriore a sgancio rapido, dimensioni 320x740 (h) mm.
Accesso di sicurezza: vetro frangibile frontale UNI 45/70 da esterno 290x500 (h) mm.
Fissaggio: tramite 4 bulloni 10mm.
Attacco manichetta: rubinetto idrante 1" ½ DN45 PN16 – ISO7.

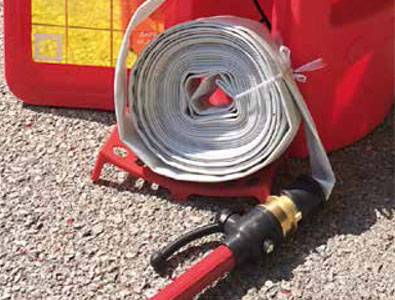

Manichetta: DN45 da 20 mt UNI804.
Lancia: lancia antincendio UNI45 a 3 effetti in alluminio.
Illuminazione: n. 3 LED ad alta efficienza.
Supporto manichetta: sella porta manichetta UNI 45/70 in materiale plastico.
